锤击管桩监测系统：精准监测系统如何打造高质量工程基础

预应力混凝土管桩可分为后张法预应力管桩和先张法预应力管桩，是先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件。

根据混凝土强度等级的不同，管桩可分为预应力高强混凝土管桩（PHC，强度等级不低于C80）、预应力混凝土管桩（PC，强度等级不低于C60）和预应力混凝土薄壁管桩（PTC）。

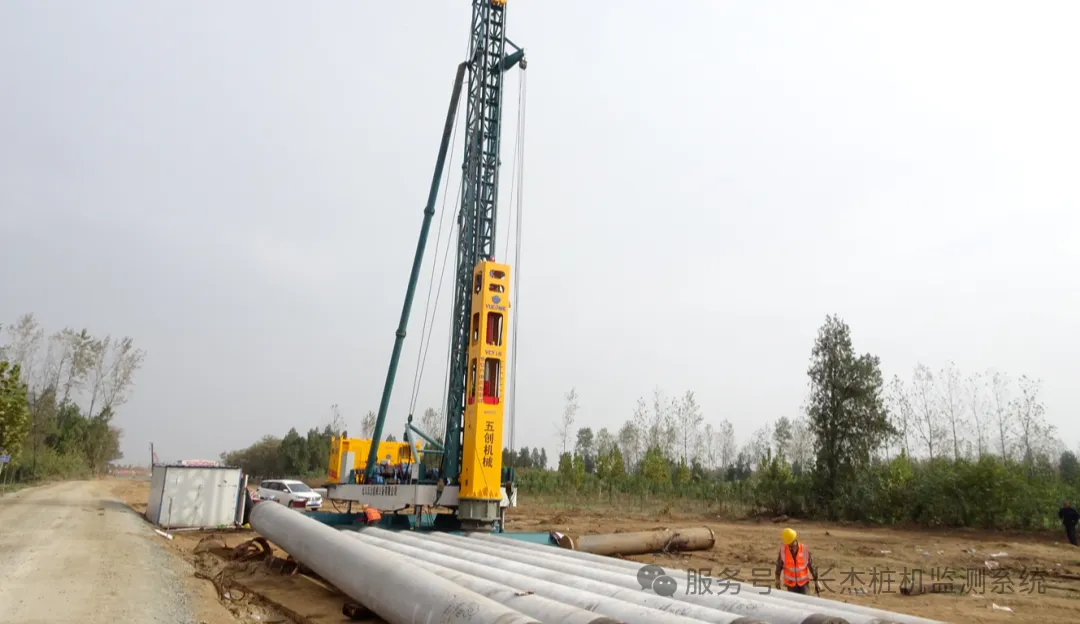

锤击预应力管桩因其穿透能力强、施工效率高，在适合的打桩环境中具有明显优势。它特别适用于需要穿透较厚砂性土中间夹层或含砾卵石较多的硬夹层的地质条件。

然而，由于锤击法施工噪音较大，在城市建设中需要限制使用。

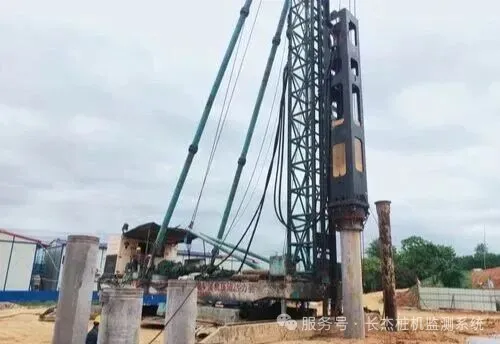

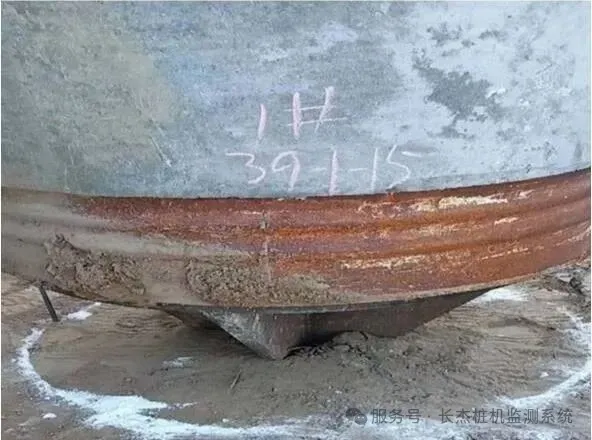

锤击管桩施工工艺流程包括：测量放线定位→桩机定位→喂桩至桩机前→安装桩尖→起重机起吊桩、对桩位→调整桩及桩架的垂直度→施压→复核垂直度、继续施压→接桩→测贯入度→桩机移位等环节。

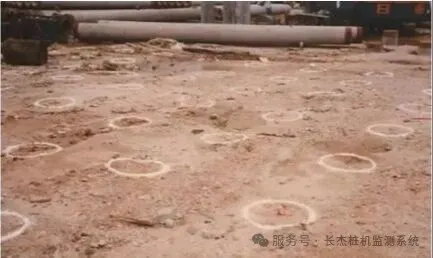

测量放线定位是保证桩位准确的第一步。施工前需根据设计图纸编制桩测量定位图，并保证轴线控制点不受打桩时振动和挤土的影响。

桩机移位后，应进行第二次复核，保证桩位偏差小于10mm。

打桩顺序对施工质量有重要影响。一般按先深后浅、先长桩后短桩、先大径后小径、先施工大承台桩后施工小承台桩的原则进行。

由于桩的密集程度不同，可自中间分两向对称前进，或自中间向四周进行；当一侧毗邻建筑物时，由毗邻建筑物处向另一方向施打。

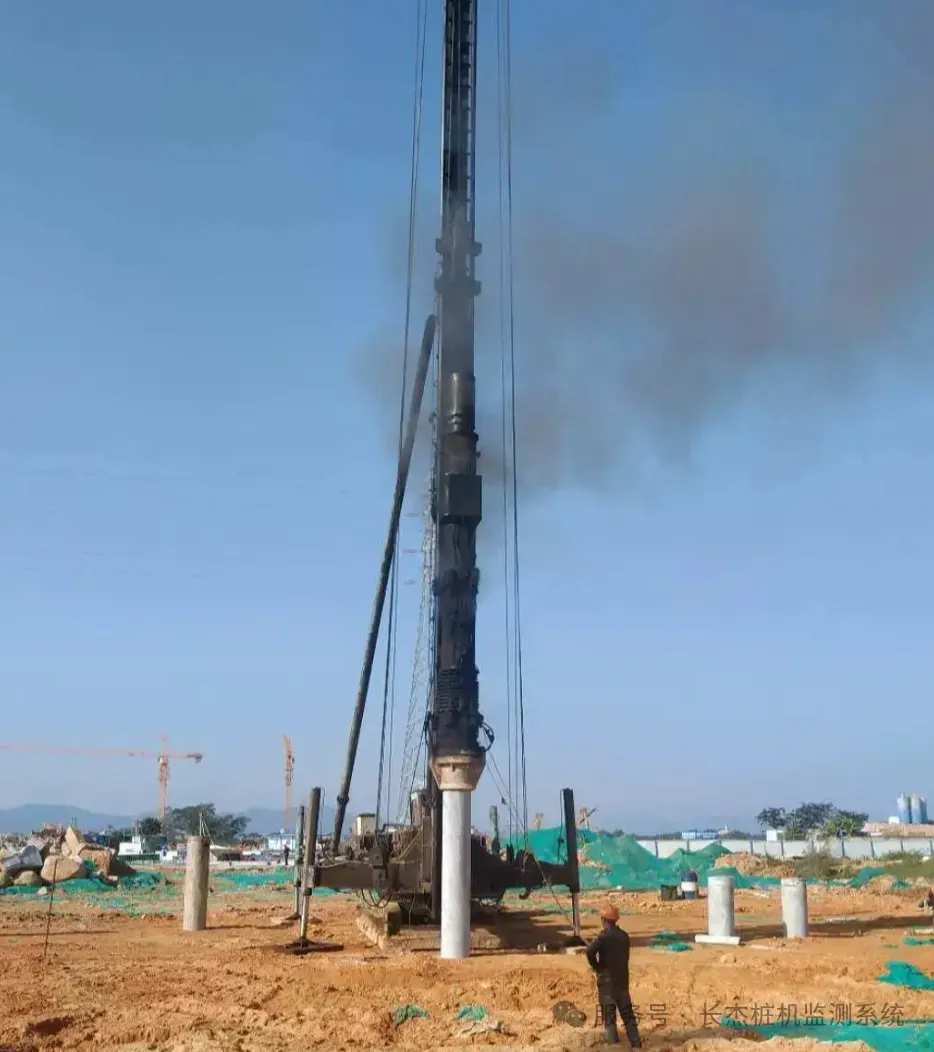

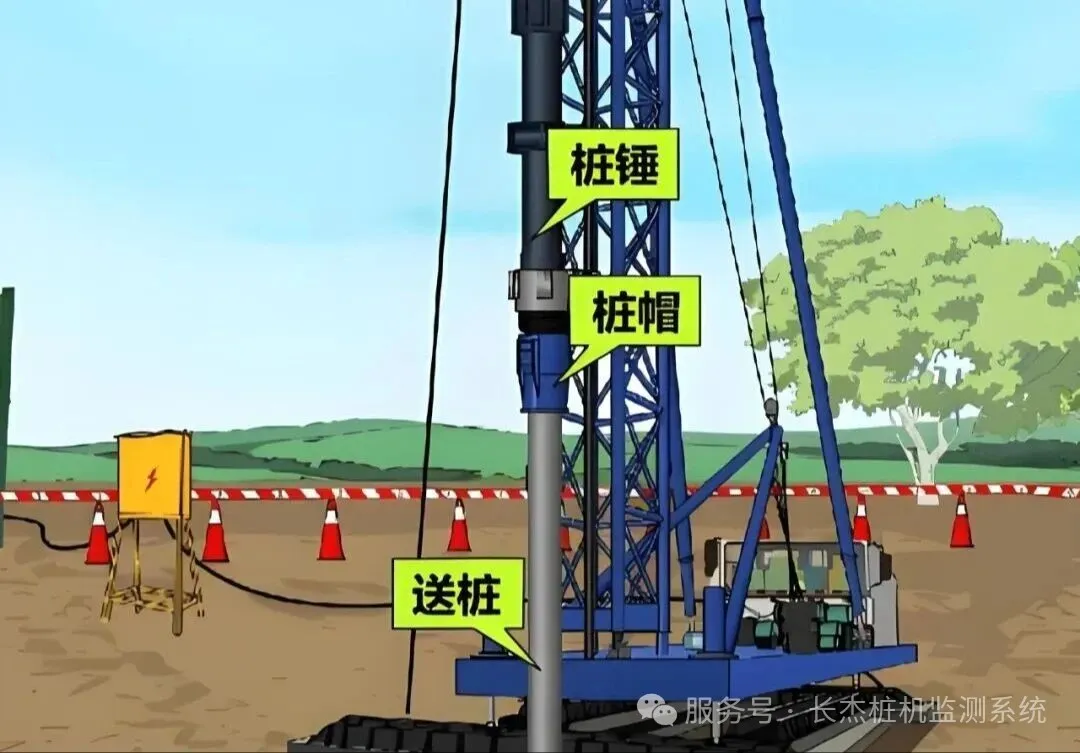

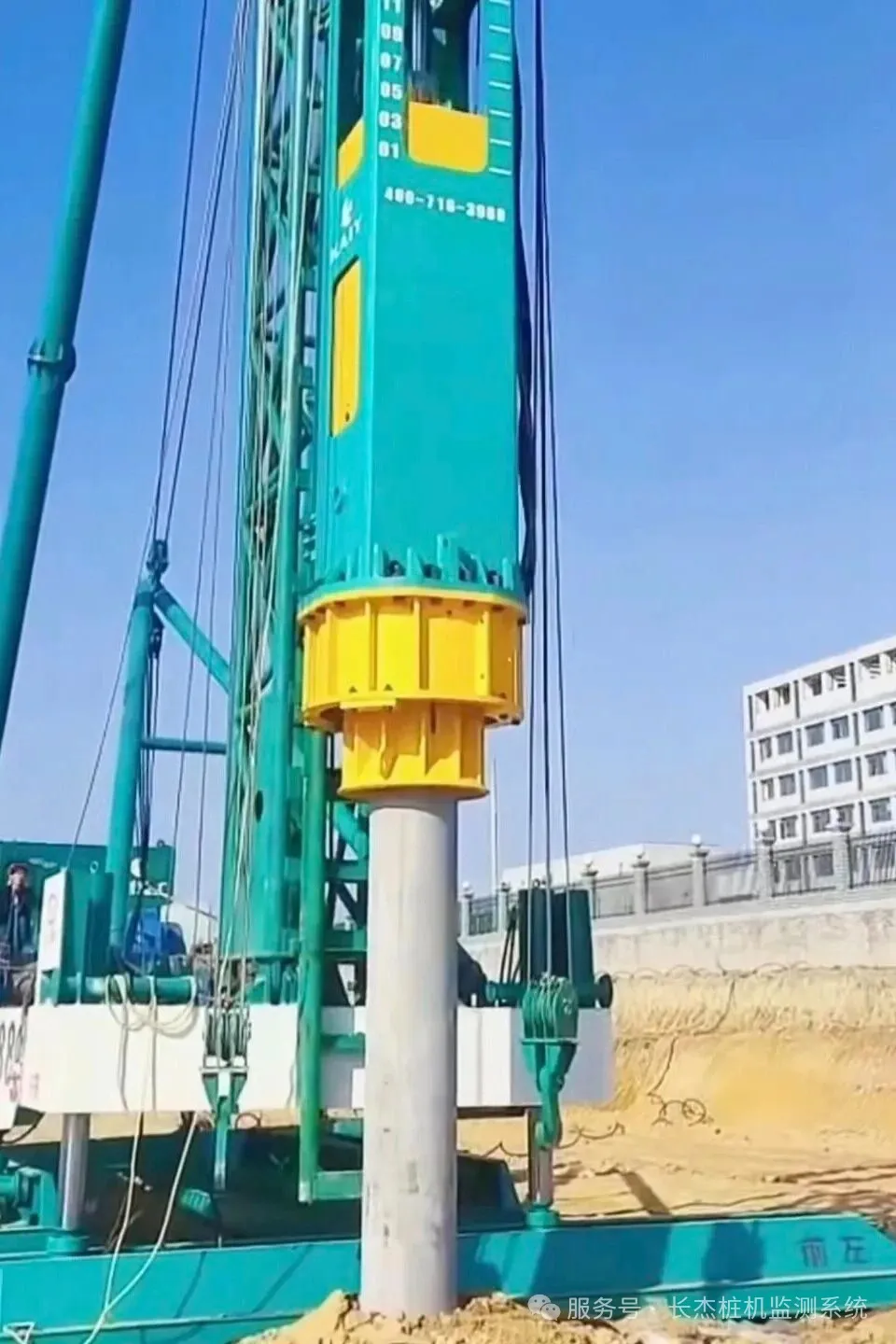

打桩过程控制是质量关键。 打桩宜采用“重锤低击”原则，锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。

管桩表面应每米划线标记，以便做好打桩记录，记录内容包括入土深度、送桩深度、桩顶标高、最后贯入度、桩锤落距等施工参数。

接桩施工需要特别注意。在桩长不够的情况下，应采用电焊接桩。焊接前需用钢丝刷清除接头表面的污物和铁锈，焊接宜在桩四周对称进行，焊接层数不得少于2层。

第一层焊完后必须把焊渣清理干净，方可进行第二层施焊。焊好的桩接头应自然冷却后方可继续锤击，自然冷却时间不宜少于8min，严禁采用水冷却或焊好即施打。

终止锤击标准需严格把控。当桩端位于一般土层时，应以控制桩端设计标高为主，贯入度为辅。

桩端达到坚硬、硬塑的粘性土、中密以上粉土、砂土、碎石类土及风化岩时，应以贯入度控制为主，桩端标高为辅。

尽管锤击管桩施工工艺成熟，但传统施工方法仍存在诸多难点：依赖于操作人员的经验水平、施工过程数据记录不全面、质量追溯困难、无法实时监控施工参数等问题。

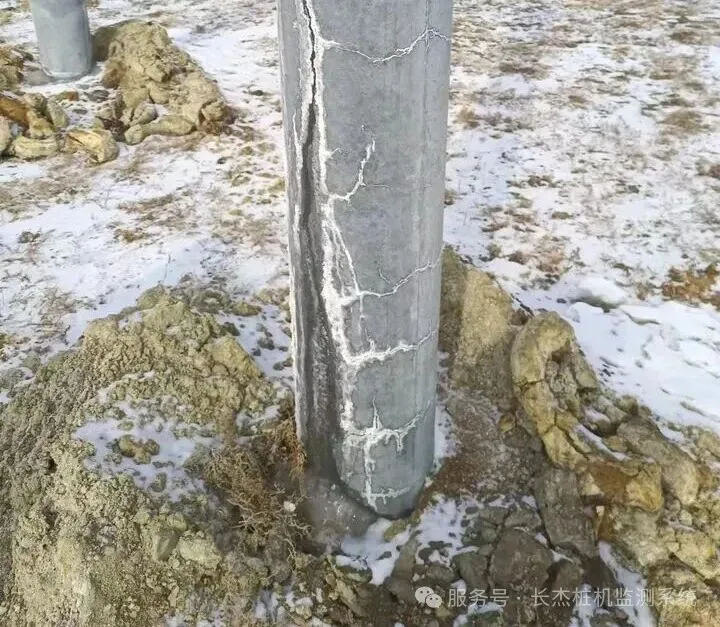

特别是在复杂地质条件下，传统方法难以实时调整施工参数，容易导致桩身损坏、垂直度偏差等质量问题。

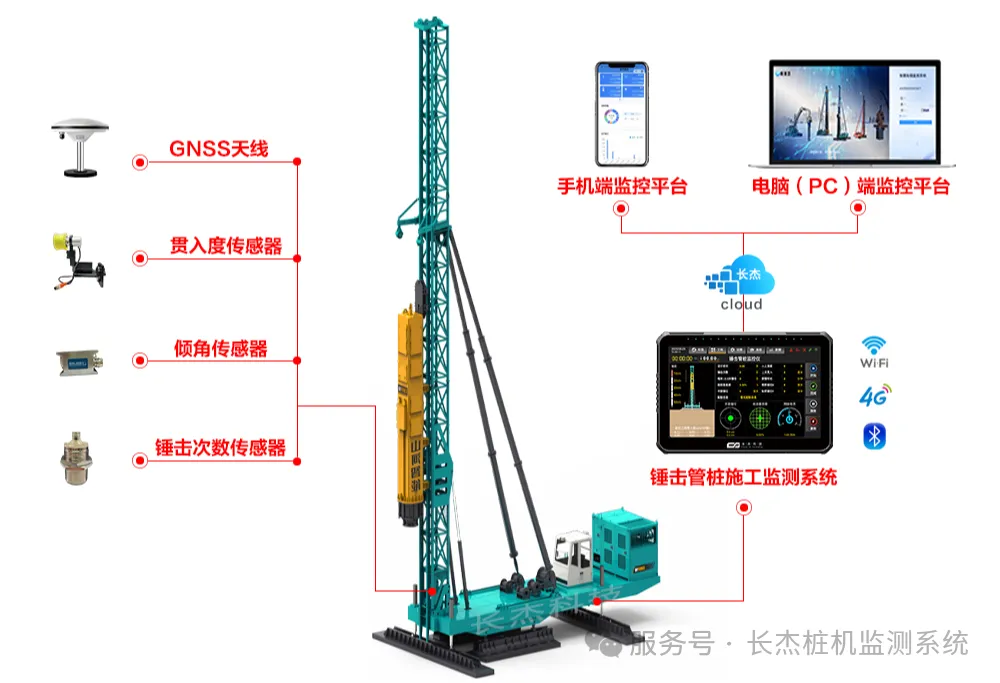

针对这些痛点，大红鹰dhy登录界面基于在工程监测领域的深厚技术积累，研发了锤击管桩施工监测系统，实现了施工过程的数字化、智能化管理。

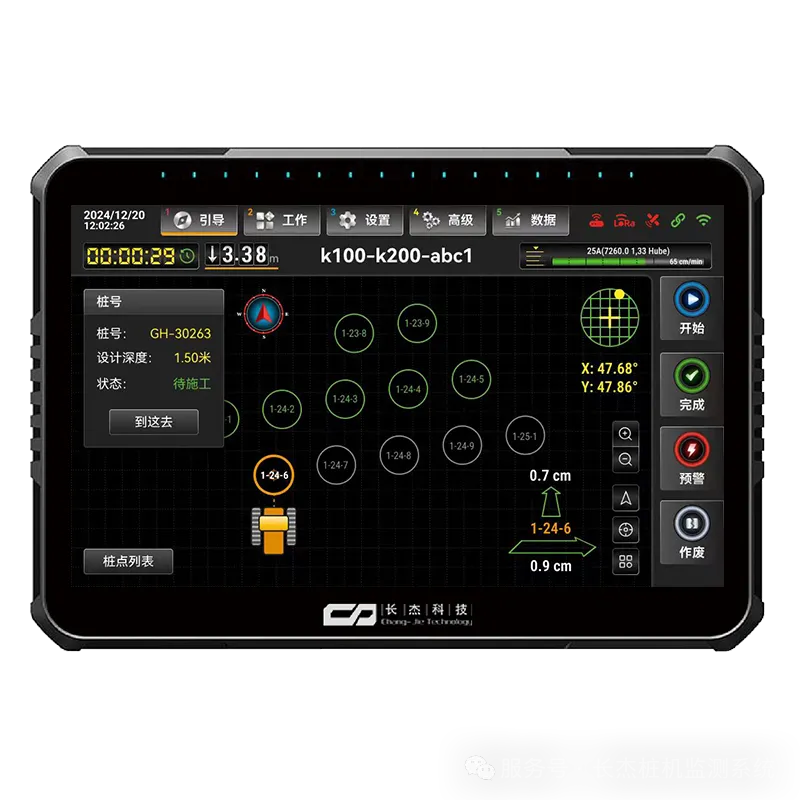

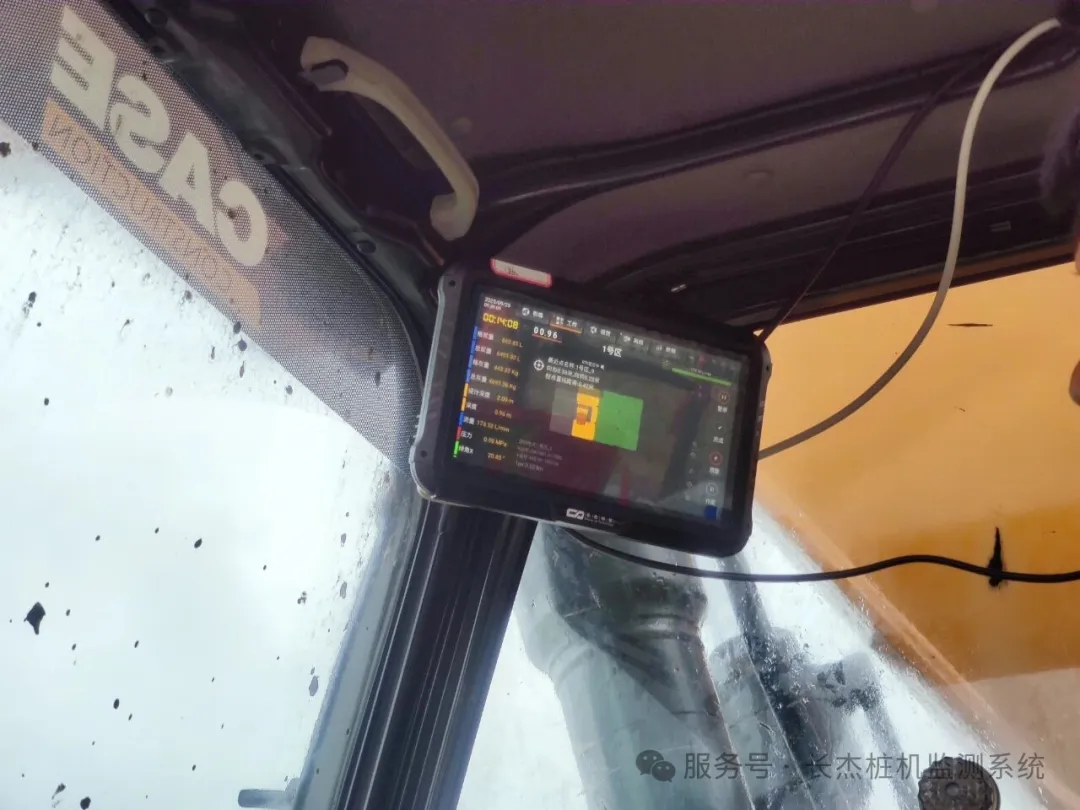

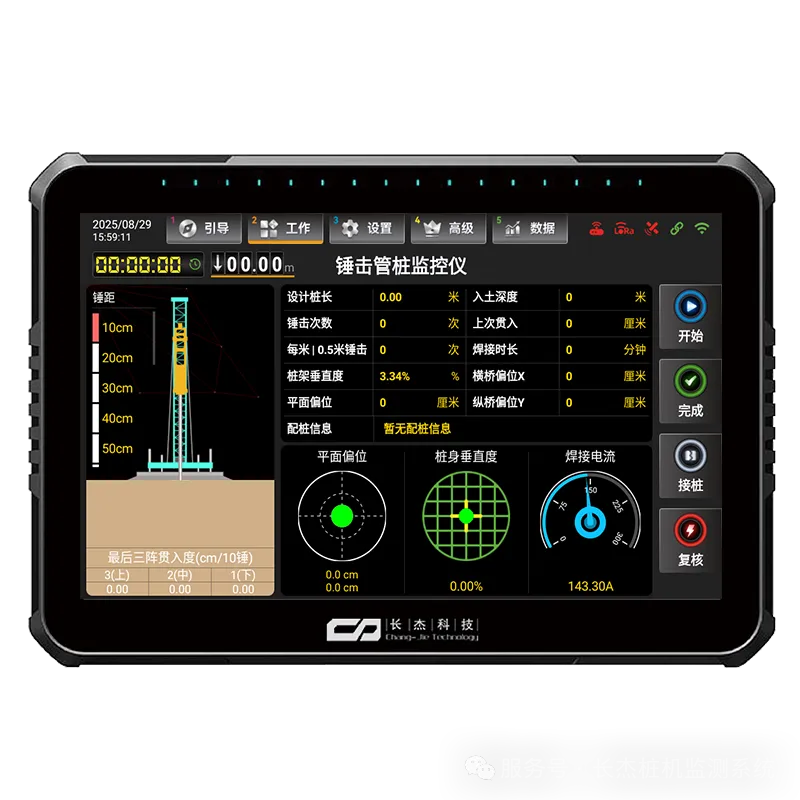

1. 引导操作手的精准定位与施工区域管理 杭州长杰科技监测系统采用北斗卫星定位技术，能够实时显示设备当前位置和待施工区域，引导操作手精准到达指定作业点。系统通过高精度定位技术（水平精度0.8cm+1ppm，高程精度1.5cm+1ppm），实现了桩基点位的精准定位，无需现场放样，大大节省了测量时间，使工序顺畅衔接。驾驶室内的导航平板可实时显示施工区域、桩位分布，指导驾驶员精确施工。系统支持导入设计点文件，操作手可根据导航提示轻松找到目标桩位，有效避免了传统施工中因人为因素导致的桩位偏差。

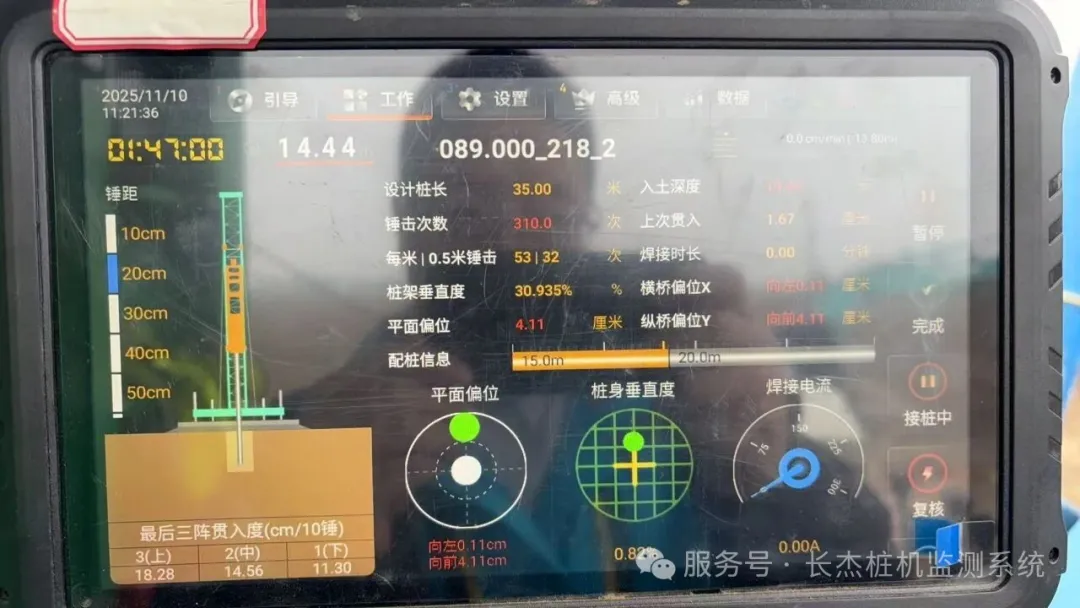

2. 关键施工参数的精准监测与记录 系统支持全方位关键施工参数的实时监测与记录，包括： 桩体定位数据：经纬度、高程信息实时记录 桩体基本信息：桩长、垂直度精确监测 配桩信息：配桩节数、各节长度详细记录 沉桩过程参数：沉桩速度、压桩力、锤击数（锤击贯入度）实时监测 通过对贯入度的实时监测，系统可在达到停锤标准时进行现场提示，避免过打或少打。同时，系统能够实时监测桩体垂直度，确保桩身垂直度偏差控制在规范允许范围内（一般不超过0.5%）。

3. 全过程数据记录与实时反馈机制 长杰科技监测系统能够全过程记录施工数据，形成完整的质量追溯链条。系统实时记录每一根桩的详细施工参数，包括位置坐标、施工时间、锤击数、贯入度、垂直度等，形成“一桩一档”的数字化档案。系统具备实时报警功能，当施工参数超出设定范围时，立即发出声光报警，提醒操作手及时调整。这种实时反馈机制有效避免了传统施工中事后才发现问题的尴尬，将质量隐患消灭在萌芽状态。

4. 数据远传与云端管理平台 系统支持数据远传云平台功能，所有施工数据实时上传至云端，项目管理人员可通过电脑或手机APP远程查看施工进度和质量情况。这种远程监管模式大大提高了管理效率，实现了“在线全过程施工监管”。系统生成详细的施工过程报告，支持数据导出功能，为工程质量验收和后期运维提供完整的数据支持。同时，平台支持权限管理，可按照工区、标段、项目等层级划分权限，实现多项目统一管理。

锤击管桩施工监测系统的应用，为桩基工程带来了显著的价值提升： 提高施工质量：通过精准定位和实时监测，确保每根桩的施工质量符合设计要求。

提升施工效率：减少测量放样时间，优化施工流程，提高整体施工效率。

降低施工成本：避免因施工错误导致的返工成本，优化资源配置。

加强质量追溯：完整的数字化档案为质量追溯提供可靠依据。

实现远程管理：项目管理人员可实时掌握施工现场情况，提高管理效率。

随着我国基础设施建设朝着数字化、智能化方向不断发展，智能化施工监测系统将展现出更加广阔的应用前景。大红鹰dhy登录界面将继续深耕工程施工智能化监测领域，不断完善产品功能，为行业提供更加优质的数字化解决方案，共同推动桩基施工行业的技术进步与转型升级。
